Rakennus 1 (m asuntoa)
Tieto- liikenne- rasiat
Kotikaapelointi: 2 x cat 6/ asuinhuone
Kotijakamo 4 x LC/APC
FTTH-palveluja on oltava todennetusti saatavilla
Nousukaapelointi: 4 x OS2/asunto
Talojakamo:
(m+n) x 4 x LC/APC + 6 LC/APC
Rakennus 2 (n asuntoa)
Tieto- liikenne- rasiat
Kotikaapelointi: 2 x cat 6/ asuinhuone
Kotijakamo 4 x LC/APC
Nousukaapelointi: 4 x OS2/asunto
Alijakamo:
4 x n kuitujatkosta + 6 LC/APC
Liityntäkaapeli
Aluekaapelointi:
4 x n x OS2 jatkettuna suoraan nousukuituihin alijakamossa (4 x OS2/asunto) 6 x OS2 päätettynä talo- ja alijakamossa (LC/APC)

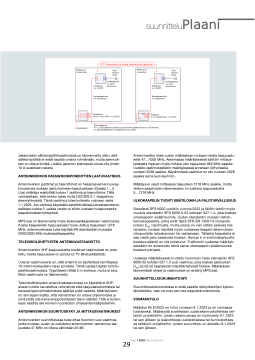

Kuva 1
Jakamoiden sähkönsyöttövaatimuksia on täsmennetty siten, että sähkönsyöttöä ei enää vaadita omana ryhmänään, mutta asennuk- sen on oltava kiinteä. Lisäksi jakamon pistorasiat voivat olla yhden 10 A sulakkeen takana.
ANTENNIVERKON PASSIIVIKOMPONENTTIEN LAATUVAATIMUS
Antenniverkon jaottimet ja haaroittimet on heijastusvaimennusvaa- timustensa mukaan jaettu kolmeen laatuluokkaan (Grade) 1...3. Uusi määräys edellyttää luokan 1 jaottimia ja haaroittimia. Tällä varmistetaan, että verkko tukee myös DOCSIS 3.1 -kaapelimo- deemiyhteyksiä. Tämä vaatimus tulee kuitenkin voimaan vasta 1.1.2024. Jos verkkoa käytetään satelliittivälitaajuusvastaanottoon, sallitaan luokka 3, vaikka verkko ei silloin tuekaan huippunopeita kaapelimodeemiyhteyksiä.
MPS:ssä on täsmennetty myös koaksiaalikaapeleiden vaatimuksia. Koska kaapeleiden taajuusalueen tulee ulottua taajuuteen 1218 MHz, antenniverkossa tulee käyttää EN-standardien mukaisia 2000/3000 MHz koaksiaalikaapeleita.
TELEVISIOLÄHETYSTEN ANTENNIVASTAANOTTO
Antenniverkon VHF-taajuusaluetta koskevat vaatimukset on pois- tettu, koska taajuusalue on poistunut TV-lähetyskäytöstä.
Uutena vaatimuksena on, että antennit on sijoitettava tarvittaessa 10 metrin korkeuteen maan pinnasta. Tämä vastaa Digitan toimilu- paehtovaatimuksia. Tyypillisesti riittää 5 m korkeus, mutta ei aina. Siksi vaatimusta on täsmennetty.
Televisiolähetysten antennivastaanotossa on käytettävä UHF- alueen tulolla varustettua vahvistinta eikä taajuusaluekohtaisia tai kanavanippuryhmäkohtaisia säätöjä enää vaadita. Määräykseen on sen sijaan lisätty, että vahvistimen on oltava ohjelmoitava ja siinä pitää olla kanavanippukohtaiset tason säädöt. Tätä ei kuiten- kaan vaadita alle kolmen huoneiston yhteisantennijärjestelmiin.
ANTENNIVERKON SUORITUSKYKY JA MITTAUSVAATIMUKSET
Antenniverkon suunnittelussa tulee ottaa huomion uusi vaatimus, jonka mukaan uuden ja uudistetun antenniverkon vaimennus taa- juudella 47 MHz on oltava vähintään 25 dB.
Antenniverkko tulee uuden määräyksen mukaan mitata taajuusalu- eella 47...1000 MHz. Aiemmassa määräyksessä sallittiin mittaus- laitteesta riippuen myös mittaus vain taajuuteen 862 MHz saakka. Uudelle vaatimuksellekin määräyksessä annetaan siirtymäaika vuoteen 2028 saakka. Käytännössä vaatimus on siis vuoteen 2028 saakka sama kuin aiemmin.
Määräys ei vaadi mittauksia taajuuteen 1218 MHz saakka, mutta verkon passiivisten rakenneosien on tuettava taajuusaluetta 5...1218 MHz.
ULKOKAAPELIN TUONTI SISÄTILOIHIN JA PALOTURVALLISUUS
Standardi SFS 6000 uusittiin vuonna 2022 ja tällöin tehtiin myös muutos standardin SFS 6000-5-52 kohtaan 527.1.4, joka koskee ulkokaapelin sisääntuontia. Uuden standardin mukaan tietolii- kennekaapeleita, jotka eivät täytä SFS-EN 13501-6 mukaista luokan Eca vaatimusta, mutta joissa on vain vähän palavaa ma- teriaalia, voidaan käyttää myös tuotaessa kaapeli rakennuksen ulkopuolelta talojakamoon tai vastaavaan. Tällaisia kaapeleita ei saa viedä palo-osastosta toiseen. Aiempi 5 m enimmäispituutta koskeva sääntö on siis poistunut. Traficomin uudessa määräyk- sessäkin on omaksuttu tämä sama ulkokaapelin sisääntuontia koskeva periaate.
Uudessa määräyksessä on otettu huomioon myös standardin SFS 6000-52 kohdan 527.1.3 uusi vaatimus, joka koskee paloluokan Dca-s2,d2,a2 kaapeleiden käyttöä tietyissä tiloissa. Määräyksen täsmentävät ohjeet ja vaatimukset on esitetty MPS:ssä.
SUUNNITTELUDOKUMENTOINTI
Suunnitteludokumenteissa ei enää vaadita ristikytkentöjen kytken- täluetteloita, vaan ne ovat vain osa loppudokumentointia.
VOIMAANTULO
Määräys 65 E/2022 on tullut voimaan 9.1.2023 ja on voimassa toistaiseksi. Määräystä sovelletaan uudisrakennuskohteissa sel- laisiin projekteihin, joiden rakennuslupa on myönnetty 9.1.2023 tai sen jälkeen ja sisäverkkoja uudistettaessa tai kunnostettaes- sa sellaisiin projekteihin, joiden suunnittelu on aloitettu 9.1.2023 tai sen jälkeen.
