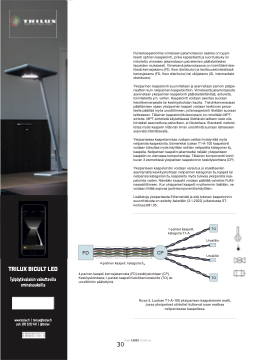

4-parinen kaapeli, kategoria 6A
FD
CP
1-pariset kaapelit, TO kategoria T1-A
Urosliitin
Urosliitin
Runkokaapelointina viimeiseen jakamotasoon saakka on tyypil- lisesti optinen kaapelointi, jonka kapasiteetti ja suorituskyky on mitoitettu viimeisen jakamotason palvelemien päätelaitteiden tarpeiden mukaisesti. Viimeisenä jakamotasona on toimitilakiinteis- tössä kerrosjakamo (FD, floor distributor) ja teollisuuskiinteistössä kerrosjakamo (FD, floor distributor) tai välijakamo (ID, intermediate distributor).
Yksiparinen kaapelointi suunnitellaan ja asennetaan samoin pääpe- riaattein kuin neliparinen kaapelointikin. Viimeisestä jakamotasosta asennetaan yksiparinen kaapelointi päätelaiteliitäntöjä, antureita, toimilaiteitta ym. varten. Kaapelointi voidaan asentaa suoraan tietoliikennerasialle tai keskityskohdan kautta. Tietoliikennerasiaan päättämisen sijaan yksiparinen kaapeli voidaan harkinnan perus- teella päättää myös urosliittimeen, jolla kaapelointi liitetään suoraan laitteeseen. Tällainen kaapelointikokoonpano on nimeltään MPT- siirtotie. MPT-siirtotietä käytettäessä liitettävän laitteen tulee olla kiinteästi asennettuna paikoilleen, ei liikuteltava. Standardi mahdol- listaa myös kaapelin liitännän ilman urosliitintä suoraan laitteeseen sopivalla liitäntätavalla.
Yksiparisessa kaapeloinnissa voidaan osittain hyödyntää myös neliparista kaapelointia. Esimerkiksi luokan T1-A-100 kaapelointi voidaan toteuttaa myös käyttäen osittain neliparista kategorian 6A kaapelia. Neliparisen kaapelin jakamiseksi neljään yksipariseen kaapeliin on olemassa komponentteja. Tällainen komponentti toimii kuvan 3 esimerkissä yksiparisen kaapeloinnin keskityskohtana (CP).
Yksipariseen kaapelointiin voidaan varautua jo etukäteenkin asentamalla keskityskohtaan neliparinen kategorian 6A kaapeli tai neliparisia kategorian 6A kaapeleita myös tulevaa yksiparista kaa- pelointia varten. Nämäkin kaapelit voidaan päättää valmiiksi RJ45- naarasliittimeen. Kun yksipariset kaapelit myöhemmin lisätään, ne voidaan liittää sopivaa jaotinkomponenttia käyttäen.
Lisätietoja yksiparisesta Ethernetistä ja sitä tukevan kaapeloinnin suunnittelusta on esitetty äskettäin (3.1.2022) julkaistussa ST- kortissa 681.05.
4-parinen kaapeli kerrosjakamosta (FD) keskityskohtaan (CP).
Keskityskohdasta 1-pariset kaapelit tietoliikennerasioille (TO) tai TO urosliittimiin päätettyinä.
Kuva 3. Luokan T1-A-100 yksiparisen kaapeloinnin malli, jossa yksipariset siirtotiet kulkevat osan matkaa neliparisessa kaapelissa.
